314奥氏体不锈钢钢丝断裂行为

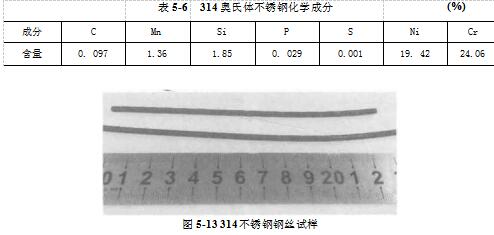

实验材料为企业生产的314奥氏体不锈钢丝,由于在拉拔的最后一道次中 出现钢丝断裂问题,因此对最后一道次拉拔前后的钢丝进行取样,直径分别为 巾3. Omm和?2.15mm,其化学成分见表5-6,钢丝实物如图5-13所示。

分别选取最后一道次拉拔前?3.0mm的钢丝、拉拔后巾2. 15mm的钢丝作为主要研究对象。取样后将横截面制成金相试样磨抛,用王水加甘油的浸蚀剂浸蚀,在光学显微镜下和扫描电镜下观察其金相组织。采用ZEISS EVO 18型扫描电镜对钢丝断丝后的断口形貌特征进行观察,确定夹杂物尺寸及特征并进行EDS 能谱分析。采用CMT4150微电子万能试验机对两种尺寸的钢丝进行力学性能检测。
