脆性断裂的断口及其分析

　　 脆性断口的宏观特征如下：端口上没有明显的宏观塑性变形；断口相对齐平 并垂直于拉伸载荷方向；如果没有被腐蚀产物或脏物污染，表面经常呈现晶体学 平面或晶粒的外形；断口的颜色有时比较光亮，有时相对暗灰一些；光亮的断口 表面有时有放射状台阶，在一定条件下放射状台阶会发展为人字纹花样；较灰暗 的脆性断口呈现无定型的粗糙表面，有时也呈现岀晶粒外形。

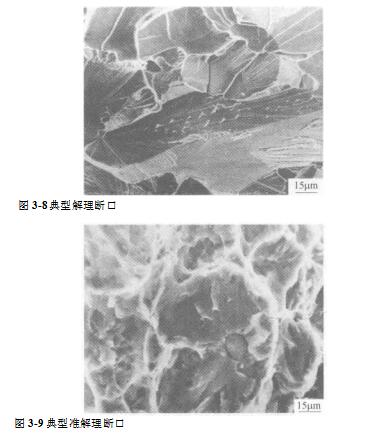

脆性断裂从微观基体破坏的方式上可分为两类：穿晶（解理）断裂和沿晶 断裂。解理断裂是金属或合金在外加应力作用下沿某些特定低指数结晶学平面 （解理面）发生的一种低能断裂现象，一般呈脆性特征，很少塑性变形，断面呈 结晶状，有许多强烈反光的小平面。解理断口的微观特征有解理台阶、河流花样 和“舌头”花样等，图3-8所示为一个典型的解理断口形貌，在图中可以看到解 理台阶、河流花样、“舌头”等花样。
　　 准解理断口是一种基本上属于脆性断裂范围的微观断口，是介于解理断裂和 韧窝断裂之间的一种过渡断裂形式。准解理的特征为：大量高密度的短而弯曲的 撕裂棱线条、点状裂纹源由准解理断面中部向四周放射的河流花样、准解理小断 面与解理面不存在确定的对应关系、二次裂纹等。图3-9所示为典型的准解理断 口图像，在图中可以看到撕裂棱和解理面同时存在。
　　 在很多情况下，不论是冲击载荷还是缓慢加载，不论是低温还是高温，金属都会沿晶界发生断裂，生成的断口称为沿晶断口。沿晶断口分两类：一种是常见 的沿晶分离，断口呈现出不同程度的晶粒多面体外形的岩石状花样或冰糖状花 样，晶粒明显，且立体感强，晶界面上多显示光滑无特征形貌，如图3-10所示； 另一种是沿晶韧窝断口，断口表面的晶界上有大量的小韧窝，如图3-11所示, 这是晶界显微空洞生核、长大、连接的结果。
